จะเลือกและใช้อุปกรณ์จับยึดในการกัด CNC ได้อย่างไร

การเลือกและใช้อุปกรณ์จับยึดชิ้นงานที่เหมาะสมในการกัด CNC เป็นกระบวนการสำคัญที่ส่งผลกระทบอย่างมากต่อประสิทธิภาพ ความแม่นยำ และคุณภาพของการตัดเฉือน ในฐานะซัพพลายเออร์ผู้ช่ำชองในอุตสาหกรรมงานกัด CNC ผมได้รับสิทธิพิเศษที่ได้เห็นพลังการเปลี่ยนแปลงของการทำงานที่เหมาะสมโดยตรง ในบล็อกโพสต์นี้ ฉันจะแบ่งปันข้อมูลเชิงลึกเกี่ยวกับวิธีการตัดสินใจอย่างชาญฉลาดเมื่อเลือกอุปกรณ์จับยึดและใช้งานอย่างมีประสิทธิภาพ

ทำความเข้าใจถึงความสำคัญของการจับยึดในการกัด CNC

การยึดชิ้นงานคือกระบวนการยึดชิ้นงานเข้ากับเครื่องกัดอย่างแน่นหนา ช่วยให้มั่นใจได้ว่าชิ้นงานยังคงอยู่ในตำแหน่งและการวางแนวที่ถูกต้องระหว่างการตัดเฉือน ป้องกันการเคลื่อนไหวหรือการสั่นสะเทือนใดๆ ที่อาจนำไปสู่การตัดที่ไม่ถูกต้อง ข้อบกพร่องที่ผิวสำเร็จ หรือแม้แต่ความเสียหายของเครื่องจักร ระบบจับยึดชิ้นงานที่ได้รับการคัดเลือกมาอย่างดียังสามารถปรับปรุงประสิทธิภาพการผลิตโดยการลดเวลาการตั้งค่า และช่วยให้สามารถดำเนินการหลายอย่างได้โดยไม่ต้องเปลี่ยนตำแหน่งชิ้นงาน

ปัจจัยที่ต้องพิจารณาเมื่อเลือกอุปกรณ์จับยึด

1. วัสดุชิ้นงานและรูปทรง

วัสดุและรูปทรงของชิ้นงานเป็นปัจจัยหลักในการเลือกอุปกรณ์จับยึดชิ้นงาน วัสดุที่แตกต่างกันมีความแข็ง ความเหนียว และความสามารถในการขึ้นรูปที่แตกต่างกันไป ซึ่งอาจส่งผลต่อแรงจับยึดที่ต้องการและประเภทของอุปกรณ์จับยึดที่เหมาะสมที่สุด ตัวอย่างเช่น วัสดุอ่อน เช่น อะลูมิเนียม อาจต้องใช้แรงจับยึดน้อยกว่าวัสดุแข็ง เช่น เหล็ก เพื่อป้องกันการเสียรูป

รูปทรงของชิ้นงาน รวมถึงขนาด รูปร่าง และคุณลักษณะต่างๆ ก็มีบทบาทสำคัญเช่นกัน รูปทรงที่ซับซ้อนอาจต้องใช้อุปกรณ์จับยึดชิ้นงานแบบพิเศษ เช่น อุปกรณ์จับยึดแบบกำหนดเองหรือปากกาจับชิ้นงานแบบหลายแกน เพื่อให้มั่นใจว่ามีการจับยึดที่เหมาะสมและเข้าถึงพื้นที่การตัดเฉือนทั้งหมดได้ ตัวอย่างเช่น ชิ้นงานที่มีรูปทรงซับซ้อนหรือมีหลุมลึกอาจต้องใช้ระบบจับยึดชิ้นงานที่ให้การสนับสนุนจากหลายมุม

2. การทำงานของเครื่องจักร

ประเภทของการตัดเฉือนที่จะดำเนินการกับชิ้นงานยังส่งผลต่อการเลือกอุปกรณ์จับยึดอีกด้วย การทำงานที่แตกต่างกัน เช่น การกัด การเจาะ การต๊าป หรือการคว้าน จำเป็นต้องมีระดับความเสถียรและความแม่นยำที่แตกต่างกัน ตัวอย่างเช่น การดำเนินการตัดเฉือนด้วยความเร็วสูงอาจต้องใช้อุปกรณ์จับยึดชิ้นงานที่สามารถทนต่อแรงตัดและแรงสั่นสะเทือนสูง ในขณะที่การตัดเฉือนที่มีความแม่นยำอาจต้องการอุปกรณ์ที่มีการโก่งตัวน้อยที่สุดและมีความสามารถในการทำซ้ำสูง

3. ความเข้ากันได้ของเครื่อง

จำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าอุปกรณ์จับชิ้นงานสามารถใช้งานร่วมกับเครื่องกัด CNC ได้ พิจารณาปัจจัยต่างๆ เช่น ขนาดโต๊ะของเครื่องจักร ขนาดช่องตัว T กำลังของสปินเดิล และระยะการเคลื่อนที่ การใช้อุปกรณ์จับยึดชิ้นงานที่ไม่เข้ากันกับเครื่องจักรอาจทำให้เกิดการจับยึดที่ไม่เหมาะสม ลดความแม่นยำในการตัดเฉือน และอาจสร้างความเสียหายให้กับเครื่องจักรหรือชิ้นงานได้

4. ต้นทุนและประสิทธิภาพ

ต้นทุนเป็นสิ่งที่ต้องพิจารณาเสมอเมื่อเลือกอุปกรณ์จับยึดในการทำงาน แม้ว่าการลงทุนในอุปกรณ์คุณภาพสูงที่ตรงตามข้อกำหนดด้านการตัดเฉือนของคุณเป็นสิ่งสำคัญ แต่คุณยังต้องรักษาสมดุลระหว่างต้นทุนกับผลตอบแทนจากการลงทุนที่คาดหวังอีกด้วย พิจารณาถึงประโยชน์ระยะยาวของการใช้อุปกรณ์จับยึดชิ้นงานเฉพาะ เช่น ความสามารถในการผลิตที่เพิ่มขึ้น คุณภาพที่ดีขึ้น และอัตราของเสียที่ลดลง

ประเภทของอุปกรณ์จับยึดสำหรับงานกัด CNC

1. ปรากฏขึ้น

ปากกาจับเป็นหนึ่งในอุปกรณ์จับยึดชิ้นงานทั่วไปที่ใช้ในการกัด CNC มีหลายประเภท รวมถึง ปากกาจับแบบแมนนวล ปากกาจับกำลัง และ ปากกาจับแบบหลายแกน ปากกาจับแบบแมนนวลนั้นเรียบง่ายและคุ้มต้นทุน ทำให้เหมาะสำหรับงานตัดเฉือนขนาดเล็ก ในทางกลับกัน ปากกาจับกำลังมีแรงจับยึดที่สูงกว่าและใช้เวลาในการติดตั้งเร็วขึ้น ทำให้เหมาะสำหรับสภาพแวดล้อมการผลิต ปากกาจับแบบหลายแกนช่วยให้สามารถจับยึดชิ้นงานได้หลายมุม ทำให้มีความยืดหยุ่นมากขึ้นและเข้าถึงรูปทรงที่ซับซ้อนได้

2. ชัคส์

หัวจับเป็นอุปกรณ์จับยึดชิ้นงานยอดนิยมอีกประเภทหนึ่ง โดยเฉพาะกับชิ้นงานทรงกลมหรือทรงกระบอก มีรูปแบบที่แตกต่างกัน เช่น หัวจับสามขากรรไกร หัวจับสี่ขากรรไกร และหัวจับคอลเลท หัวจับแบบสามขากรรไกรมีศูนย์กลางในตัวและมักใช้สำหรับจับชิ้นงานทรงกลม หัวจับสี่ขากรรไกรให้ความยืดหยุ่นมากกว่าและสามารถปรับให้ยึดชิ้นงานที่มีรูปร่างไม่ปกติได้ หัวจับคอลเลทให้ความแม่นยำสูงและเหมาะสำหรับการตัดเฉือนชิ้นงานที่มีเส้นผ่านศูนย์กลางขนาดเล็ก

3. การแข่งขัน

ฟิกซ์เจอร์คืออุปกรณ์จับยึดชิ้นงานที่ออกแบบเป็นพิเศษซึ่งปรับแต่งให้เหมาะกับชิ้นงานหรือการตัดเฉือนเฉพาะ โดยทั่วไปจะใช้สำหรับการผลิตปริมาณมากหรืองานตัดเฉือนที่ซับซ้อนซึ่งความแม่นยำและความสามารถในการทำซ้ำเป็นสิ่งสำคัญ ฟิกซ์เจอร์สามารถทำจากวัสดุหลากหลายชนิด เช่น อะลูมิเนียม เหล็ก หรือเหล็กหล่อ และสามารถรวมคุณสมบัติต่างๆ เช่น ตัวระบุตำแหน่ง แคลมป์ และบุชชิ่ง เพื่อให้มั่นใจถึงตำแหน่งและการแคลมป์ของชิ้นงานที่แม่นยำ

4. หัวจับแม่เหล็ก

หัวจับแม่เหล็กใช้สนามแม่เหล็กเพื่อยึดชิ้นงานที่เป็นเฟอร์โรแมกเนติกให้เข้าที่อย่างแน่นหนา เหมาะสำหรับชิ้นงานที่มีลักษณะแบนหรือโค้งเล็กน้อย และมีข้อดีหลายประการ รวมถึงการติดตั้งที่รวดเร็ว การไม่มีการบิดเบี้ยวของชิ้นงาน และความสามารถในการตัดเฉือนชิ้นงานหลายด้านโดยไม่ต้องเปลี่ยนตำแหน่ง หัวจับแม่เหล็กมักใช้ในการใช้งานต่างๆ เช่น การเจียร การกัด และการเจาะ

เคล็ดลับในการใช้อุปกรณ์จับยึดอย่างมีประสิทธิภาพ

1. การติดตั้งและตั้งค่าที่เหมาะสม

ตรวจสอบให้แน่ใจว่าอุปกรณ์จับยึดได้รับการติดตั้งอย่างถูกต้องบนโต๊ะเครื่องกัด CNC ปฏิบัติตามคำแนะนำของผู้ผลิตในการติดตั้งและการจัดแนว และใช้เครื่องมือและฮาร์ดแวร์ที่เหมาะสม การติดตั้งที่เหมาะสมช่วยให้แน่ใจว่าอุปกรณ์จับยึดยึดเข้ากับเครื่องจักรอย่างแน่นหนา และสามารถวางตำแหน่งชิ้นงานได้อย่างแม่นยำ

หลังการติดตั้ง ให้ทำการตั้งค่าอุปกรณ์จับยึดอย่างละเอียด ซึ่งรวมถึงการปรับแรงจับยึด การจัดแนวชิ้นงาน และการตรวจสอบความถูกต้องของการตั้งค่าโดยใช้เครื่องมือวัดที่มีความแม่นยำ อุปกรณ์จับยึดที่ได้รับการติดตั้งอย่างดีจะช่วยลดความเสี่ยงของการเคลื่อนตัวของชิ้นงานหรือการสั่นสะเทือนระหว่างการตัดเฉือน

2. การบำรุงรักษาตามปกติ

การบำรุงรักษาอุปกรณ์จับงานเป็นประจำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน ทำความสะอาดอุปกรณ์จับยึดชิ้นงานเป็นประจำเพื่อขจัดเศษ เศษ และสารหล่อเย็น ซึ่งอาจส่งผลต่อแรงจับยึดและความแม่นยำ ตรวจสอบอุปกรณ์ว่ามีสัญญาณของการสึกหรอ ความเสียหาย หรือการเยื้องศูนย์ และเปลี่ยนชิ้นส่วนที่สึกหรอหรือเสียหายทันที

3. การฝึกอบรมผู้ปฏิบัติงาน

การฝึกอบรมผู้ปฏิบัติงานอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งต่อการใช้อุปกรณ์จับยึดอย่างมีประสิทธิภาพ ผู้ปฏิบัติงานควรทำความคุ้นเคยกับอุปกรณ์จับยึดประเภทต่างๆ คุณสมบัติและฟังก์ชัน ตลอดจนขั้นตอนที่ถูกต้องสำหรับการติดตั้ง การตั้งค่า และการใช้งาน การฝึกอบรมควรครอบคลุมถึงขั้นตอนด้านความปลอดภัยเพื่อป้องกันอุบัติเหตุและการบาดเจ็บ

การประยุกต์การทำงานในอุตสาหกรรมต่างๆ

1. อุตสาหกรรมการบินและอวกาศ

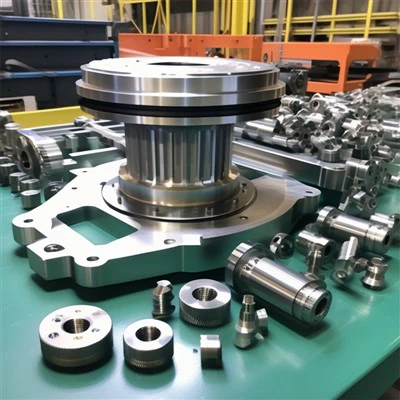

ในอุตสาหกรรมการบินและอวกาศ ความแม่นยำถือเป็นสิ่งสำคัญสูงสุด อุปกรณ์จับยึดใช้ในการตัดเฉือนส่วนประกอบที่ซับซ้อน เช่น ใบพัดกังหัน โครงเครื่องยนต์ และชิ้นส่วนโครงสร้าง ฟิกซ์เจอร์และปากกาจับที่มีความแม่นยำสูงถูกนำมาใช้เพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้ได้รับการตัดเฉือนตามข้อกำหนดที่แน่นอน ซึ่งเป็นไปตามมาตรฐานคุณภาพและความปลอดภัยที่เข้มงวดของภาคการบินและอวกาศ ที่ส่วนทหารที่ผลิตในอุตสาหกรรมนี้ยังต้องการโซลูชันการจับยึดชิ้นงานขั้นสูงเพื่อจัดการกับรูปทรงที่เป็นเอกลักษณ์และวัสดุที่มีความแข็งแรงสูง

2. อุตสาหกรรมยานยนต์

อุตสาหกรรมยานยนต์อาศัยการกัด CNC เป็นอย่างมากในการผลิตส่วนประกอบเครื่องยนต์ ชิ้นส่วนระบบส่งกำลัง และส่วนประกอบแชสซี อุปกรณ์จับยึดมีบทบาทสำคัญในการรับรองความถูกต้องแม่นยำและความสามารถในการทำซ้ำของชิ้นส่วนเหล่านี้ ระบบจับยึดอัตโนมัติและฟิกซ์เจอร์แบบกำหนดเองถูกนำมาใช้กันอย่างแพร่หลายเพื่อปรับปรุงประสิทธิภาพการผลิตและลดต้นทุนการผลิต เช่น เมื่อทำการแมชชีนนิ่งเครื่องซีเอ็นซีสำหรับชิ้นส่วนทองเหลืองจำเป็นต้องใช้โซลูชันการจับยึดเฉพาะเพื่อจัดการกับลักษณะที่อ่อนนุ่มของทองเหลืองในขณะที่ยังคงความแม่นยำไว้

3. อุตสาหกรรมอิเล็กทรอนิกส์

ในอุตสาหกรรมอิเล็กทรอนิกส์ ส่วนประกอบขนาดเล็ก เช่น แผงวงจรและตัวเชื่อมต่อผลิตขึ้นโดยใช้เครื่องกัด CNCเครื่องกัดไมโครซีเอ็นซีต้องใช้อุปกรณ์จับยึดที่มีความแม่นยำสูงซึ่งสามารถยึดชิ้นส่วนขนาดเล็กเหล่านี้ได้โดยไม่ทำให้เกิดความเสียหาย หัวจับสุญญากาศและฟิกซ์เจอร์แม่เหล็กมักใช้ในอุตสาหกรรมนี้เพื่อให้มีเสถียรภาพที่จำเป็นสำหรับการทำงานของเครื่องจักรขนาดเล็ก

บทสรุป

การเลือกและใช้อุปกรณ์จับยึดชิ้นงานที่เหมาะสมในการกัด CNC นั้นเป็นกระบวนการที่ซับซ้อนแต่จำเป็น เมื่อพิจารณาปัจจัยต่างๆ เช่น วัสดุและรูปทรงของชิ้นงาน กระบวนการตัดเฉือน ความเข้ากันได้ของเครื่องจักร และต้นทุน คุณสามารถเลือกอุปกรณ์จับยึดที่เหมาะสมที่สุดสำหรับการใช้งานของคุณได้ การใช้อุปกรณ์จับยึดชิ้นงานอย่างมีประสิทธิผล รวมถึงการติดตั้งที่เหมาะสม การบำรุงรักษาตามปกติ และการฝึกอบรมผู้ปฏิบัติงาน จะช่วยให้มั่นใจได้ถึงประสิทธิภาพ ความแม่นยำ และคุณภาพสูงสุดของการตัดเฉือน

หากคุณอยู่ในตลาดอุปกรณ์จับยึดงานคุณภาพสูงหรือบริการงานกัด CNC เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถจัดหาโซลูชันที่ปรับแต่งตามความต้องการเฉพาะของคุณได้ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาและสำรวจว่าเราสามารถรองรับความต้องการด้านการตัดเฉือนของคุณได้อย่างไร
